MAAD Ohýbačka plechu ZGE-2000/1.5 s pohonem přítlačné lišty

Detailní popis produktu

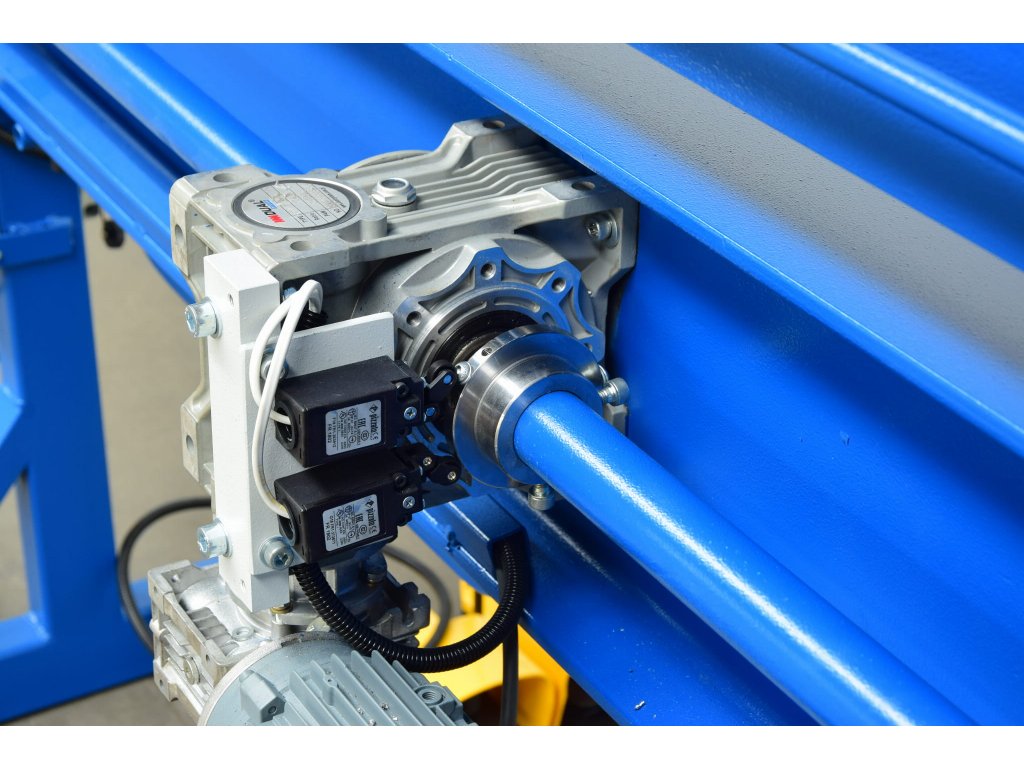

INOVATIVNÍ pohonný systém pro horní přítlačný nosník.

• poloautomatické ovládání přítlačného nosníku dvěma nožními spínači
• ovládání rychlosti horního přítlačného nosníku
• Certifikát CE
• rychlejší práce pro jednoho operátora
• větší přesnost polohování obrobku díky volným rukám
• vyšší účinnost
• zvýšená ergonomie práce

Hlavními pracovními prvky ohýbacího stroje jsou nosníky: pevné, tlakové a ohybové.
Upínací nosník je pohyblivý nosník, který slouží k upevnění plechu v požadované poloze. Zvedá a spouští se pomocí nožních pedálů. Díky použití invertoru LG v řízení ohýbacího stroje je rychlost zvedání a spouštění horního přítlačného nosníku plynulá. Přítlačný nosník je navržen tak, aby jeho horní část působila jako vedení pro kruhové nůžky.
Operace ohýbání se provádí otáčením držadla o zadanou úhlovou hodnotu ohybového paprsku. Úhloměr namontovaný na levé straně ohýbacího stroje ukazuje aktuální úhel ohýbání plechu při pohledu zepředu.
Ohybový nosník je polohově nastavitelný vzhledem k pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu plechu a jeho velikost závisí také na tloušťce ohýbaného plechu.

Pracovní nosníky jsou vybaveny napínáky pro nastavení rovnosti pracovních hran.
Prvky ohýbacího stroje jsou vyrobeny na přesných CNC obráběcích strojích.

Pracovní šířka: 2100 mm
Šířka přítlačného nosníku: 25 mm
Maximální tloušťka plechu: 1,5 mm pro Rm <400 MPa
Maximální úhel sklopení: 135°
Hmotnost: 420 kg
