MAAD Ohýbačka ZG-4000/0.8

Kód: MAADZG-4000/0.8
Neohodnoceno
Značka: M.A.A.D
170 944 Kč / ks 141 276 Kč bez DPH
Na objednávku

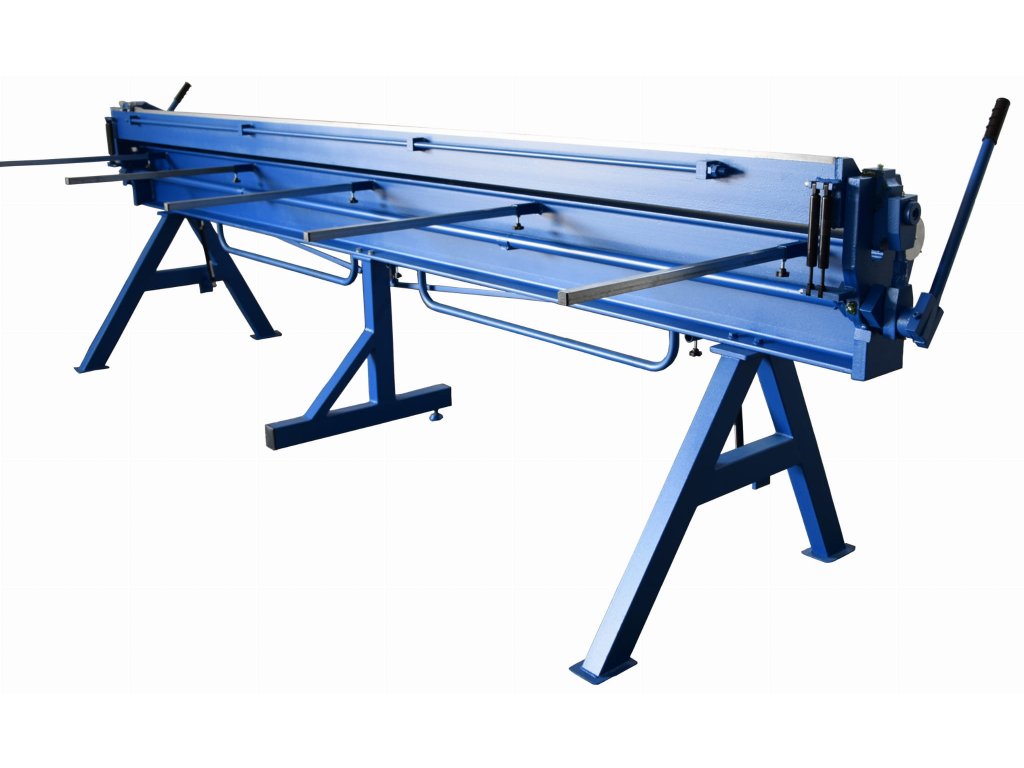

Ohýbačka ZG-4000/0,8 je verze stroje pro zpracování plochých plechů délky až 4 metry!! Je vybavena třemi válci zvedajícími přítlačný nosník a dvěma válci zvedajícími ohýbací nosník, což mu dává velmi široké provozní možnosti. Vyrábí se především pro klempířské dílny a firmy zabývající se větráním a opracováním plechu délky do 4000 mm. Získání takových provozních parametrů ohýbačky je možné díky použití pevných a odolných (35 mm silný!) bočních mechanismů a výrazně zvětšených průřezů pracovních nosníků. Boční mechanismy mají navíc mosazná pouzdra s přímým mazáním v každém rotačním prvku, což zvyšuje životnost zařízení.

Detailní informace

Detailní popis produktu

Díky vysokému zdvihu přítlačného nosníku (až 100 mm!) je ohýbačka užitečná při výrobě vzduchotechnických potrubí. Možnost spolupráce s kruhovými nůžkami zvyšuje jeho funkčnost.

Technické parametry/výbava:

- pracovní šířka - 4080 mm
- max. tloušťka ohýbaného plechu - 0,8 mm (pro Rm < 400 MPa)
- šířka ohýbacího nosníku – 20 mm
- maximální úhel ohybu – 140°
- vůle mezi nosníky - 85-100 mm
- hmotnost stroje – 900 kg
- odnímatelné nohy - výrazně usnadňují přepravu a nakládání
- skládací rám nainstalovaný v zadní části stroje pro podepření plechu
- měřidla na řezání plechu
- úhloměr jako standardní výbava
- dva plynové tlumiče podporující zvedání ohýbacího nosníku
- tři plynové tlumiče podporující zvedání tlakového nosníku

Rozměry stroje:
výška – 1 150 mm
šířka – 4 580 mm
hloubka – 1 000 mm
Hlavními pracovními prvky ohýbačky jsou nosníky: pevný, přítlačný a ohýbací.

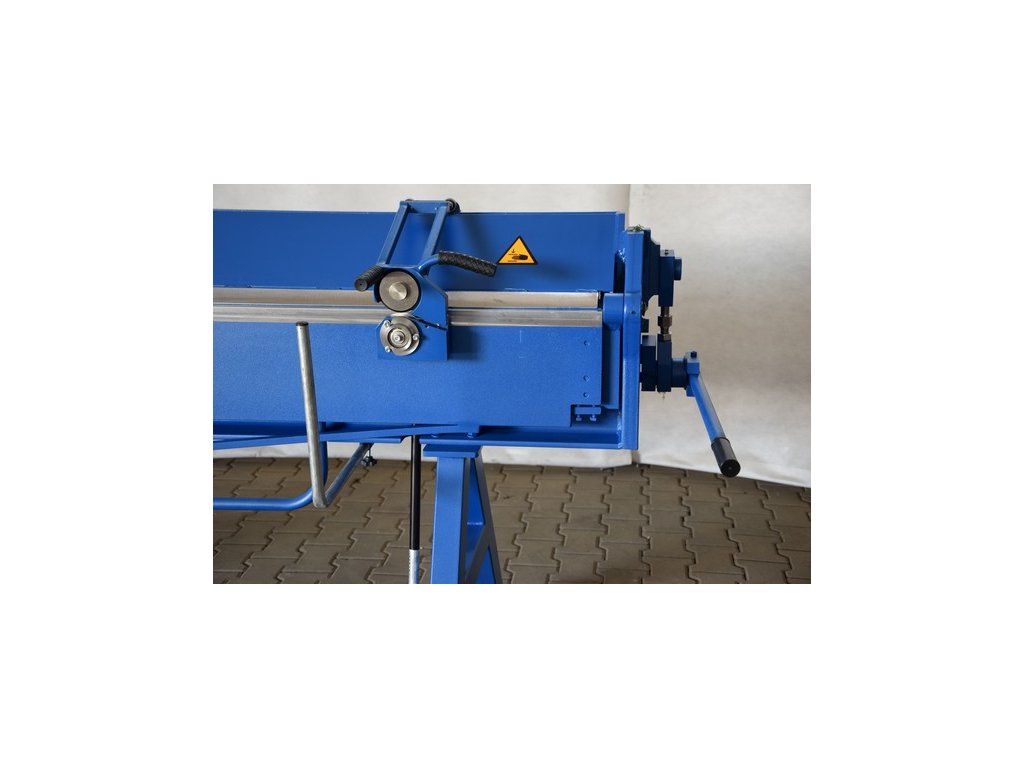

Přítlačný nosník je pohyblivý nosník sloužící k fixaci plechu v požadované poloze. Zvedání a spouštění se provádí pomocí páky. Tři plynové lahve podporují zvedání tlakového paprsku. Přítlačný nosník je navržen tak, že jeho horní část slouží jako vedení pro kruhové nůžky.

Operace ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Dvě plynové lahve podporují zvedání ohýbacího nosníku. Úhloměr namontovaný na levé straně ohýbačky při pohledu zepředu udává aktuální úhel ohybu plechu.

Ohýbací nosník má nastavitelnou polohu vůči pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu plechu a jeho velikost závisí také na tloušťce ohýbaného plechu.

Pracovní nosníky jsou vybaveny napínači sloužícími k nastavení přímosti pracovních hran.
Prvky ohýbačky jsou vyráběny na přesných CNC strojích.
Ohýbačka je pokryta dvojitou vrstvou vysoce kvalitní barvy - proces lakování je prováděn v profesionální lakovně.

Doplňkové parametry

Kategorie: MAAD
Záruka: 2 roky
Hmotnost: 900 kg
Šířka: 4 580 mm
Výška: 1 150 mm
Hloubka: 1 000 mm
